Переделка индивидуальной системы отопления с установкой биметаллических радиаторов.
  1. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 2

    Здравствуйте!
    Трёхкомнатная новостройка 74кв.м., система отопления двухтрубная тупиковая из ПП труб, армированных стекловолокном, диаметром 20 мм., котел Аристон BS II24FF, полотенцесушитель U-образный с двумя шаровыми кранами, металлические конвекторы.
    Застройщиком трубы смонтированы вдоль стен и забетонированы в стяжку.
    Трубы отопления планирую проложить по старому месту, где были до этого смонтированы застройщиком, из полипропилена с алюминиевой фольгой: от котла до угла комнаты диаметром 30 мм., от угла комнаты до 1-го радиатора(Sira B500 6 секций, одна секция имеет объём 0,199 л, тепловая мощность 201Вт) - диаметром 25 мм., от 1-го радиатора до 2-го радиатора (Rifar B500 12 секций одна секция имеет объём 0,200 л, тепловая мощность 204Вт) - 25 мм, от 2-го радиатора до полотенцесушителя (д.у.25мм., W- образный, размеры 700х600), от полотенцесушителя до 3-го радиатора (Sira B500 10 секций, одна секция имеет объём 0,199 л, тепловая мощность 201Вт) - 25 мм., от 3-го радиатора до 4-го радиатора оконечного (Sira B500 8 секций, одна секция имеет объём 0,199 л, тепловая мощность 201Вт) - 20 мм. Подключение радиаторов верхнее, обратка по диагонали снизу. Длинна труб подачи теплоносителя - 27,58 м. Котёл Аристон BS II24FF - номинальная тепловая мощность 25,8 кВт.
    В связи с этим возникло несколько вопросов:
    1. Не избыточен ли выбранный диаметр труб.
    2. Каким диаметром труб делать обвязку радиаторов и полотенцесушителя.
    3. Какого производителя труб порекомендуете ( рекламе не верю: " европейское качество и т.д.") исходя из личного опыта.
    4. Какую балансировочную аппаратуру нужно поставить на полотенцесушитель.
    5. Нужно ли теплоизолировать трубы
    P.S.: Извините за "много букв" - не разобрался как вставить изображение.
    4 сентября 2017 - 06:15 / #1
  2. Онлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1634

    Semvrn12575,
    Можете нарисовать на этажном плане схему размещения котла и радиаторов?

    Без схемы можно ответить только на часть вопросов:
    2. ППр 20мм
    3. Чешского (Экопластик) или немецкого (Баннингер) производства. Но при высокой стоимости таких труб, будет не дороже (а может и дешевле) и долговечнее сделать из паяной меди российского производства.
    4. Если без гидравлического расчета, то с самым широким диапазоном регулировки - Данфос RTR-N
    5. Нужно, при замоноличивании труб в стяжку.
    Сообщение отредактировал Владимир 4 сентября 2017 - 23:21

    Делаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери). Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, телефону (телефон тот же). Если захотите поблагодарить, благодарности принимаю на карту Сбербанка РФ 4276 4800 1559 9775

    4 сентября 2017 - 08:49 / #2
  3. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 2

    Владимир,
    Извините, что сразу не ответил, был в командировке.Этажного плана нет, нарисовал схему сам.
    Описание схемы:
    К - котёл Аристон
    1- батарея 6 секций
    2- батарея 12 секций
    3- полотенцесушитель
    4 - батарея 10 секций
    5 - батарея 8 секций

    {insert-3807}
    Сообщение отредактировал Владимир 6 сентября 2017 - 09:33
    5 сентября 2017 - 22:04 / #3
  4. Онлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1634

    Semvrn12575,
    1. Начинайте от котла до радиатора №2 ППр 32мм (а лучше до ПС), далее ППр25мм и к последнему радиатору ППр20мм.

    2. Не забудьте, о необходимости установки термоклапанов с преднастройками не только на ПС, но и на всех радиаторах. Они нужны для возможности отбалансировать систему.

    Как балансировать систему, пишу здесь - БАЛАНСИРОВКА СИСТЕМЫ{insert-3808}
    Semvrn12575 нравится это сообщение.
    Сообщение отредактировал Владимир 7 сентября 2017 - 10:30

    Делаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери). Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, телефону (телефон тот же). Если захотите поблагодарить, благодарности принимаю на карту Сбербанка РФ 4276 4800 1559 9775

    6 сентября 2017 - 09:33 / #4
  5. Онлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1634

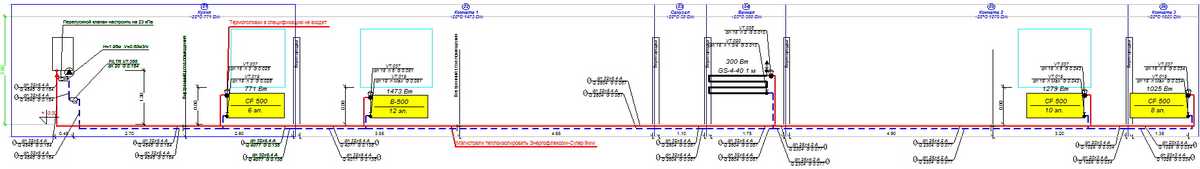

    Вот рассчитанная гидравлическая схема. К посту прикреплена схема в ПДФ в лучшей разборчивости, настройка и примерная спецификация.



    Расчетный тепловой режим работы котла 70/63 градуса. Лучше постоянно держать на подаче котла +67 градусов, чтобы на обратке котла температура теплоносителя была +60 градусов. Температура подачи меньше +67, будет приводить к выпадению конденсата. Чем ниже температура, тем больше конденсата и тем меньше будет срок службы теплообменника котла.

    Если будет не хватать мощности радиаторов, временно можете поднять температуру котла до +75 и даже до +84, что прибавит мощности радиаторам на 30-50%. Постоянно же (весь сезон) держать такую температуру на подаче котла не следует, так как это уменьшает срок службы ППр труб, а также снижает КПД котла.

    Перепускного клапана в спецификации нет. Можно использовать любой с регулировкой 0-50 кПа. Например Ваттс USVR16.
    В некоторых котлах, например, Вайлант, на байпасе есть регулируемый перепускной (тогда внешний не нужен). В некоторых котлах есть только нерегулируемый перепускной (защита насоса). В некоторых (например, Навьен) вообще нет перепускного клапана.

    В документации на котел (что имелось на сайте производителя котла), байпас нарисован. Т.е. наверное, и перепускной клапан должен быть установлен на байпасе. Но нерегулируемый.

    Установка внешнего перепускного клапана - стабилизирует гидравлическую устойчивость системы, уменьшает расход топлива и предотвращает "старт-стопный" режим работы радиаторов.

    Конечно, система будет работать и без перепускного, но нестабильно (старт-стоп) и с повышенным расходом газа.

    Вложения:

      Вам запрещено скачивать вложения.Вам запрещено скачивать вложения.
    Сообщение отредактировал Владимир 8 сентября 2017 - 11:25
