Sos срочно нужна схема отопления в частном доме

Здравствуйте мастера! Как правильно сделать отопление в частном доме двухтрубной ЕЦ и ПЦ .
  1. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 5

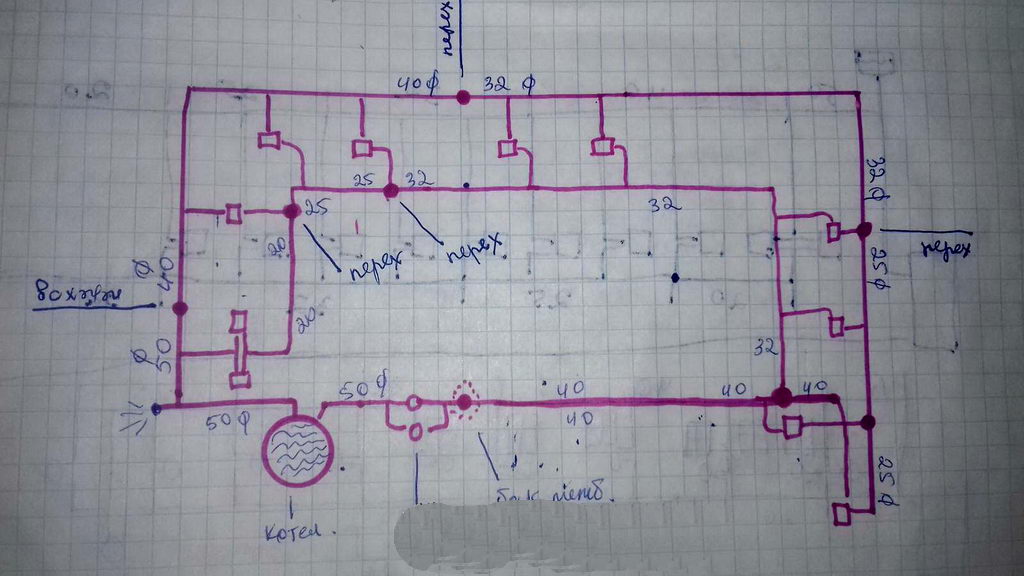

    Дом 90кв.котел17кв.родиаторы14кв -11шт хотел бы естественным церкуляций и насосам работал, желательно двухтрубный, потому что трубы куплены пп труб 40-32-25-20
    на схеме
    1-хол прихошка и кухня 35кв 3x12метр
    2-зал 25 кв 5х5 метр
    3-комната 20 кв 4х5 метр
    4-проходной 4кв 2х2м
    5-санузел 5кв 2.5х2 м
    Кател 17кв где большом в круге (х)
    Окно где ( www)
    двери (черный квадратик стрелками)

    есть несколько схем только незнаю будет ли работаспособна


    Второй схема расположение родиаторов(красными кубикам) если конечно можно так{insert-4068}
    Сообщение отредактировал Владимир 27 октября 2017 - 04:03
    23 октября 2017 - 22:58 / #1
  2. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 5

    можно на две плеча разделить
    23 октября 2017 - 23:20 / #2
  3. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    А почему не выложили остальные схемы? Выложил их за Вас.
    Сообщение отредактировал Владимир 27 октября 2017 - 04:03

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    24 октября 2017 - 18:34 / #3
  4. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 5

    Владимир,
    Я думал так лучши будеть если что могу конечно что скажете мне бы скорее помогли ребята в долгу не останус проста искал мастеров в нашем городке но увы все москве
    25 октября 2017 - 22:36 / #4
  5. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    Джамол,
    Давайте начнем с того, какой у Вас будет котел. Твердотопливный или газовый. Напольный или настенный. Энергозависимый или энергонезависимый.
    Сообщение отредактировал Владимир 27 октября 2017 - 04:04

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    25 октября 2017 - 22:52 / #5
  6. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    Цитата: Джамол
    есть несколько схем только незнаю будет ли работаспособна

    Будет работоспособная и в ЕЦ, если будет достаточна разница уровней центров нагрева (котел) и центра охлаждения.

    Так же для нормальной ЕЦ диаметры недостаточны. Ну и из ППр труб не рискнул бы делать систему для ТТкотла.

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    27 октября 2017 - 04:08 / #6
  7. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 5

    Общем котел газовый наполный но он будет стоят ниже почти пол метра ниже 17.4киловатт а батарейки 12кв

    Хотел бы ЕЦ и насос навсяки случи электричестсва подводят часто
    28 октября 2017 - 13:09 / #7
  8. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 5

    Котел сам энергонезависимый
    28 октября 2017 - 13:37 / #8
  9. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    Джамол,
    Самым правильный вариантом было бы сделать расчет в проге Аудитор СО 3.8
    Сообщение отредактировал Владимир 6 ноября 2017 - 00:56

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    28 октября 2017 - 16:48 / #9
  10. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    Джамол,
    Какие радиаторы планируются?

    Вот эта схема правильная (ниже), но для полноценной ЕЦ требуется увеличить диаметр некоторых труб. Те диаметры, которые Вы обозначили на схеме ни о чем не говорят, потому, что не указан тип трубы. Для стальной трубы указывается внутренний диаметр условный, а для пластиковой трубы - наружный.



    Вот ниже пример, по какой схеме было бы оптимально сделать:

    {insert-4123}
    Сообщение отредактировал Владимир 6 ноября 2017 - 05:46

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    6 ноября 2017 - 00:50 / #10
