три постройки и один котел тт

Как лучше сделать отопление, если есть три постройки и одна котельная.
  1. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 23

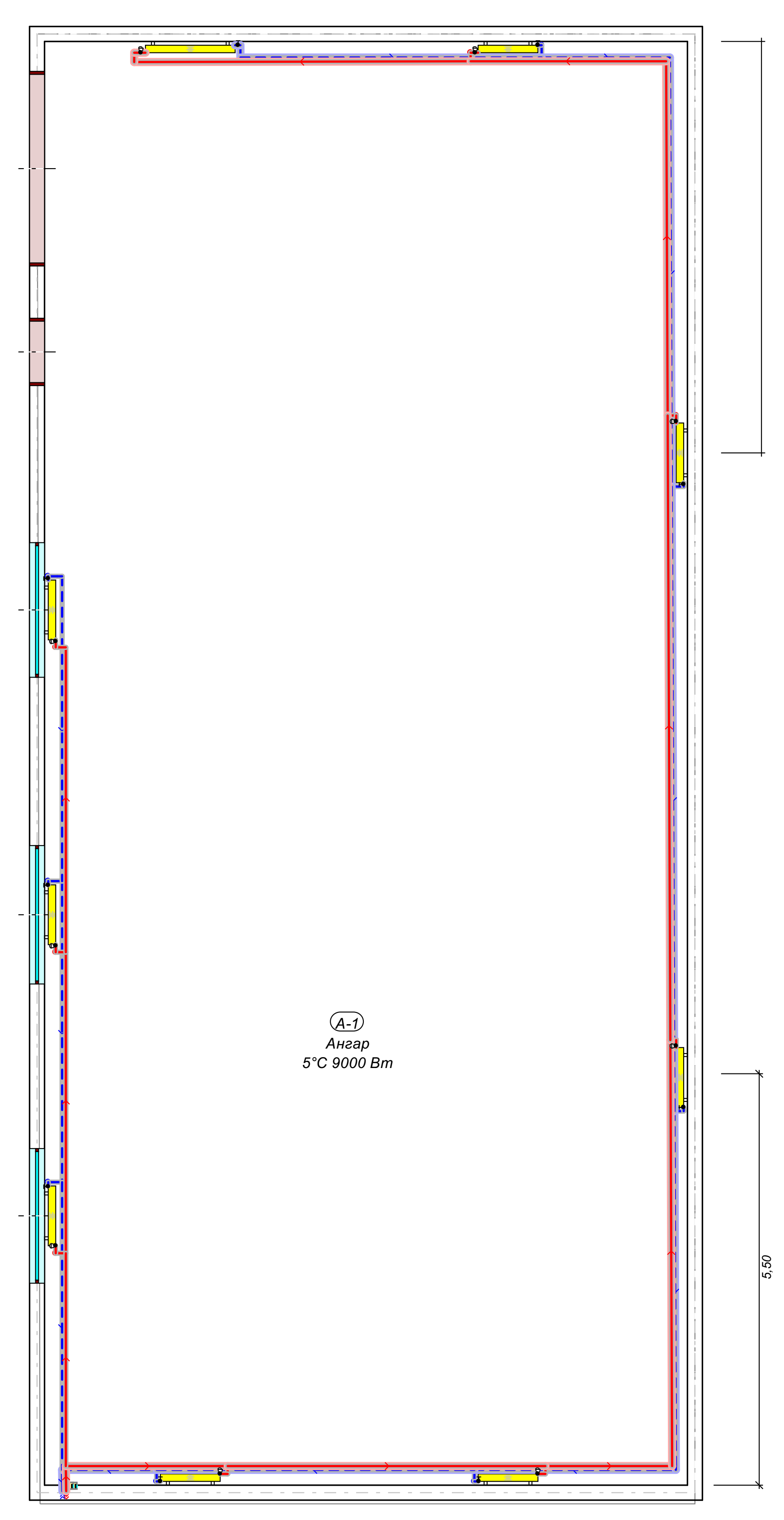

    Увязал кольца радиаторов, поставил клапана джиакомини с широким диапазоном и цена вполне приемлема.
    Не вяжутся теплые полы - уменьшаю на них дельту t, но расход не увеличивается, хотя в роликах санкома именно так и регулируют; подскажите, что у меня не так?

    Вложения:

      Вам запрещено скачивать вложения.
    7 ноября 2017 - 12:53 / #41
  2. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    LLIapanoB,
    Думаю, сначала нужно верно определиться с шагом укладки, с краевыми зонами, с температурной "зеброй".

    А уж только потом уменьшать разницу в перепадах давлений в разных петлях ТП.

    Также, насколько понял, программа не совсем корректно учитывает теплоотдачу тразнитных линий к контурам (петлям) ТП. Поэтому не стал бы использовать транзиты как греющий контур ТП. Тем более, что при использовании транзитов как греющий контур, всё равно потребуется делать демпферные швы в стяжке.
    Сообщение отредактировал Владимир 9 ноября 2017 - 16:33

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    8 ноября 2017 - 08:03 / #42
  3. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 23

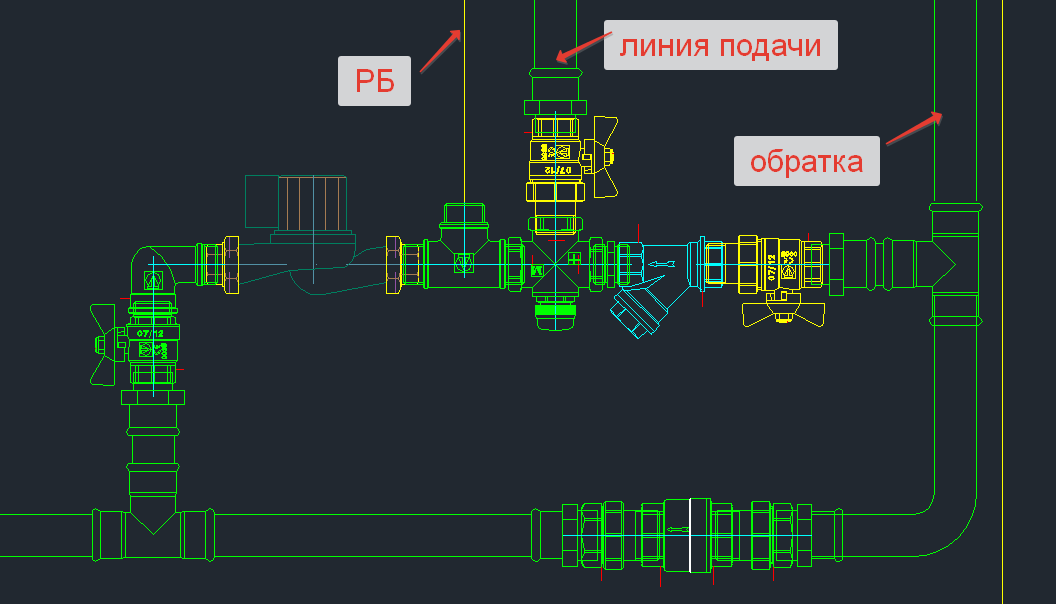

    Добрый вечер. Схема котельной получается вот такой:

    Под аккумулирующим баком как раз помещается бак косвенного нагрева.
    Обвязку решил делать 35 медной трубой.

    Желтым выделил разборные фтинги.
    11 ноября 2017 - 18:05 / #43
  4. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    LLIapanoB,
    1. Нужно верно расположить воздухоотводчик на подаче котла. Возможно, что лучше сделать открытый РБ (неизвестно какое давление будет допустимо для котла и для ТА). Тогда его и располагать нужно по-другому.

    2. ТА хотите с теплообменником или нет?

    Сделаю проект системы отопления с гидравлическим расчётом, а также теплорасчёт дома (теплопотери) по доступным ценам. Проконсультирую по скайпу - inchin64, а также по Viber и WhatsApp +7 9063970062, (телефон тот же). Если Вам помогли мои статьи и советы, то буду благодарен, если перечислите помощь сайту на карту Сбербанка РФ, привязанную к номеру телефона +7 9063970062

    12 ноября 2017 - 07:06 / #44
  5. Оффлайн

    Имя скрыто

    Посетители

    Сообщений: 23

    Цитата: Владимир
    1. Нужно верно расположить воздухоотводчик на подаче котла. Возможно, что лучше сделать открытый РБ (неизвестно какое давление будет допустимо для котла и для ТА). Тогда его и располагать нужно по-другому.

    Где можно посмотреть по воздухоотводчику? Я думал это стандартное расположение.
    Давление максимальное для котла и та 3бара по паспорту. Почему лучше открытый РБ? Где бы почитать более углубленно про это.
    Цитата: Владимир
    2. ТА хотите с теплообменником или нет?

    Планировал без.
    12 ноября 2017 - 20:53 / #45
  6. Оффлайн

    Имя скрыто

    Автор сайта

    Сообщений: 1945

    Цитата: LLIapanoB
    Где можно посмотреть по воздухоотводчику? Я думал это стандартное расположение.

    Воздухоотводчик (ки) нужно располагать так, чтобы мелкие пузырьки не проскакивали мимо воздухоотводчиков.

    Цитата: LLIapanoB
    Давление максимальное для котла и та 3бара по паспорту. Почему лучше открытый РБ?

    Тогда еще можно рискнуть сделать закрытую систему. Но только клапан сброса аварийного давления советую продублировать троекратно. И не экономить на емкости экспанзомата (увеличить емкость, чтобы в экспанзомате был достаточный запас теплоносителя).

    И подготовить воду по жесткости. В идеале использовать дистиллированную воду.

    Открытый РБ - это и сепаратор пузырьков и автоматический воздухоотводчик и неломающийся клапан сброса аварийного давления (для котлов и ТА не держащих давление свыше 1-1,5 Бар) и предохранитель горения ТТкотла с теплообменником без теплоносителя.

    В начале этой темы давал ссылку на тему моего заказчика с фото, где это все было правильно реализовано и объяснено.

    П.С. И еще хотелось бы, чтобы была возможность ЕЦ между ТА и ТТкотлом при аварийном отключении эл.энергии (или при клине насоса в первичном контуре). А при установке на обратку котла трехходового термостата ЕЦ становится невозможной. Так что подумайте еще и над этим аспектом.
    Сообщение отредактировал Владимир 13 ноября 2017 - 07:08
